zelfbouw draaibank ontwerp advies nodig

[skyrip]

hallo allemaal,

ik heb een aantal jaar geleden een cnc freesbank ontworpen en gebouwd en nu wil ik mijn machine parkje uitbreiden met een cnc draaibank. ik heb overwogen om een tweedehands of een chinees te kopen maar dat is natuurlijk niet zo leuk als er zelf 1 bouwen.

nu wil ik de draaibank voornamelijk gebruiken voor assen te bewerken, de meeste assen zullen rond de 15-25mm dik zijn dus het maximum toerental moet rond de 6000 rpm gaan liggen. uiteindelijk zal er ook een automatische tool changer op moeten komen, tenminste dat is het idee.

ik heb deze build als een soort van voorbeeld gebruikt:
http://youtu.be/Y1IDHIcyHLY

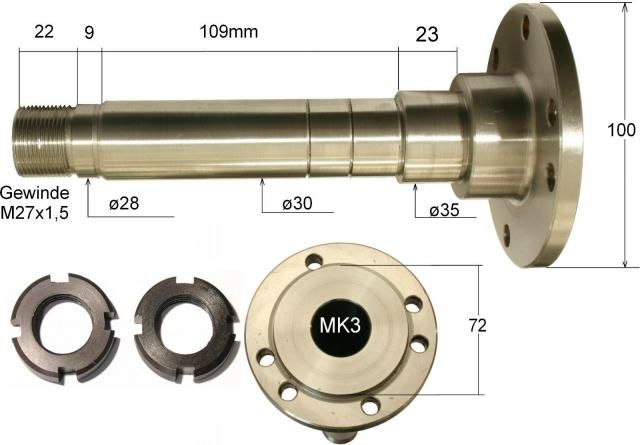

ik heb op ebay een mooi spindeltje gevonden met een opname van 100mm

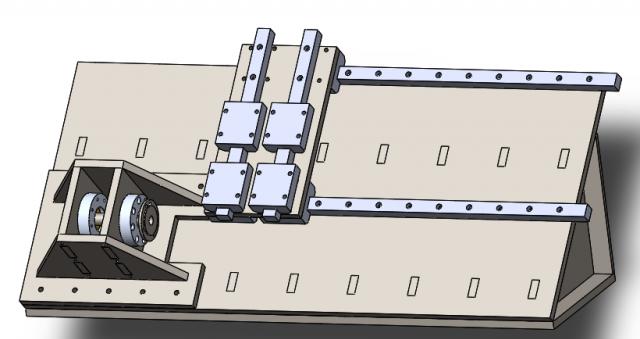

verder heb ik al een schets gemaakt van hoe ik het zou gaan willen maken:

geleidingen zijn nu nog getekend als 35mm maar die ga ik vervangen voor 20mm vanwege de kosten.

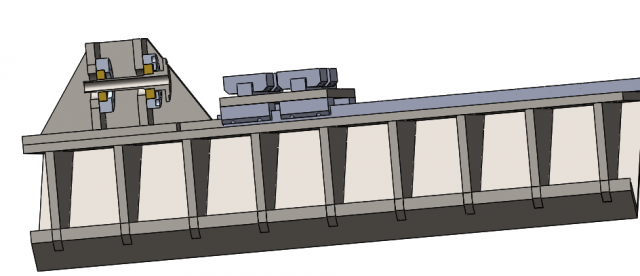

nog een schets van het binnenwerk:


ik heb echter nog wel een vraag over de lagering, je hebt de keuze tussen hoekcontact lagers en kegellagers. welke zijn het beste voor deze applicatie.
de kegellagers zijn veel sterker maar het toerental is maar net voldoende.

dus hebben jullie nog opmerkingen over het ontwerp of tips?

[Leeuwinga]

Ik kan je de tekeningen verstrekken van de toolchanger (8 posities)
Zijn de originelen van cncprojects.de (digitaal)
Heb zelf ook zo,n toolchanger gemaakt
Cees

[orderit]

ik heb daar nog een setje tandkransen van liggen
had er toen meteen twee gemaakt
deze zijn het meeste werk om te maken
ik zou de gewone veren wel vervangen voor schotelveerringen
deze blijven lang in vorm en hebben ook een goede drukkracht
er zijn er meer die dit hebben aangepast en dat werkt prima
het prijsverschil van de hiwin rails is echt niet zo groot
als je bouwt doe het dan een keer is goedkoper en voorkoomt een hoop ergenis
er staat op youtube ook een hele serie van videos van iemand die een dergelijke bank
heeft gebouwd net de duitse wisselaar ziet er strak uit

[skyrip]

ik heb daar nog een setje tandkransen van liggen
had er toen meteen twee gemaakt
deze zijn het meeste werk om te maken
ik zou de gewone veren wel vervangen voor schotelveerringen
deze blijven lang in vorm en hebben ook een goede drukkracht
er zijn er meer die dit hebben aangepast en dat werkt prima
het prijsverschil van de hiwin rails is echt niet zo groot
als je bouwt doe het dan een keer is goedkoper en voorkoomt een hoop ergenis
er staat op youtube ook een hele serie van videos van iemand die een dergelijke bank
heeft gebouwd net de duitse wisselaar ziet er strak uit

in de tekening staan nu 35mm hiwin rails, ik wou namelijk eigenlijk gaan voor een 2e hands setje uit taiwan ofzo. als ik dan namelijk terug schaal naar 20mm rails dan ben ik maar 250 euro kwijt in plaats van 1000 en de krachten zouden toch redelijk beperkt moeten blijven doordat er toch maar onderdelen van max 100mm op kunnen.

Ik kan je de tekeningen verstrekken van de toolchanger (8 posities)
Zijn de originelen van cncprojects.de (digitaal)
Heb zelf ook zo,n toolchanger gemaakt
Cees

bedankt maar ik heb de tekeningen ook gevonden op het internet dus ik heb al gezien hoe het moet werken.

[Arie Kabaalstra]

Ik zou de flenzen aan de voorste lagering weglaten.. je klauwplaat wil je zo dicht mogelijk op je lagering hebben..

even een heel ander idee.. waarom een Turret wisselaar?.. toegegeven.. die worden het meeste gebruikt.. maar waarom zou je geen "Gang Tool" machine bouwen?..

[hugo stoutjesdijk]

even een heel ander idee.. waarom een Turret wisselaar?.. toegegeven.. die worden het meeste gebruikt.. maar waarom zou je geen "Gang Tool" machine bouwen?..

nu wil ik de draaibank voornamelijk gebruiken voor assen te bewerken.

Dat lijkt me juist bij assen geen handige construktie.
Voor horloge onderdelen natuurlijk wel.

[Arie Kabaalstra]

Ohja.. daar heb je ook weer een punt..
Maar dan nog zie ik eigenlijk geen grote bezwaren.. tenzij je heel veel tools nodig hebt.

[Johan Bos]

Aangezien de genoemde site ter ziele is, voor liefhebbers van de toolchanger;

https://grabcad.com/library/cnc-lathe-turret-1

[skyrip]

Ik zou de flenzen aan de voorste lagering weglaten.. je klauwplaat wil je zo dicht mogelijk op je lagering hebben..

even een heel ander idee.. waarom een Turret wisselaar?.. toegegeven.. die worden het meeste gebruikt.. maar waarom zou je geen "Gang Tool" machine bouwen?..

het voorste lager zit nu op de 35mm rand, dichterbij kan dan eigenlijk niet met deze spindel. ik hoop uiteindelijk het meeste een bison 5c chuck te gebruiken en die kan direct op een 100 of 125mm flens gemonteerd worden.

ik heb overigens de lagers uitgezocht en het worden:
32307-A (FAG) (voorst lager) (35mm ID, 80mm OD) (6400RPM)
32306-A (FAG) (achterste lager)(30mm ID, 72mm OD)
dit zijn kegellagers die met vet smering nog boven de 6000 toeren moeten kunnen.

Ik heb gekeken naar een Gang tool maar voor wat grotere assen zou dat al snel beperkt worden tot max 2 tools, 1 aan elke kant. Ik verwacht dat ik toch snel 3 of meer tools nodig heb, afsteek bijtel, schroefdraad, rest werk.

ik ben wel aan het denken of er geen makkelijkere oplossing is voor die tool turret, ik vind hem nu namelijk eigenlijk nogal onnodig complex. ik zat zelf te denken aan een harmonic drive en die dan te koppelen aan een 8Nm stappenmotor ofzo(geen speling), met een reductie van 50x zou dat een vasthoud koppel van 400Nm opleveren. probleem is nog even het vinden van een harmonic drive die dat aan kan

[hilberth]

Wat vind je hiervan voor een turret:
https://www.youtube.com/watch?v=FihkVXBorrw
Is een systeem wat volgens mij wel te maken valt (als ik nou m'n 4de as maar klaar had...)

[deckel515]

Ik vind wel dat je vaste kop erg licht is in je ontwerp

Meer schoren en meeeeer massa is het beste !

Succes , ik ben benieuwD!

[Arie Kabaalstra]

Wat vind je hiervan voor een turret:
https://www.youtube.com/watch?v=FihkVXBorrw
Is een systeem wat volgens mij wel te maken valt (als ik nou m'n 4de as maar klaar had...)

Zeker geen gek concept.. ééns te meer omdat deze ook 2 richtingen op kan draaien.. dus sneller kan wisselen dan een unidirectionele turret zoals die op mijn Emcootje.. Ik hou deze even in het achterhoofd.. :)

[hugo stoutjesdijk]

Wat vind je hiervan voor een turret:
https://www.youtube.com/watch?v=FihkVXBorrw
Is een systeem wat volgens mij wel te maken valt (als ik nou m'n 4de as maar klaar had...)

Ik denk dat die nooit spelingsvrij te maken is, en je wilt je draaibeitel wel stabiel hebben.
Enige vorm van Hirth vertanding lijkt me toch noodzakelijk, met schotelveren dicht trekken, met lucht open. En dan kun je met een stappenmotor die turret een swieper geven. Maar als ie vaststaat moet ie ook echt vast staan.

[orderit]

hallo,

ik heb even gekeken naar de prijzen van de hiwin rails
hiwin rails HGR25 kost 45 euro p/m
en een wagen hiervoor HGH25CA kost 35 euro
volgens mij valt dat nog wel mee en dan heb je kwaliteit
